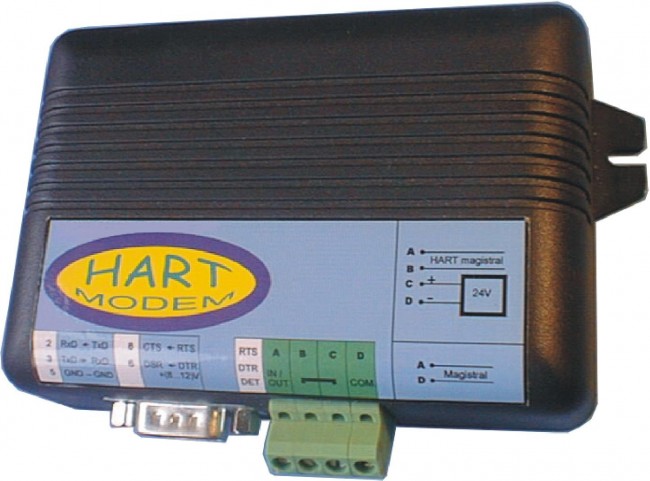

HART Модем



Технічні характеристики:

  • Апаратна підтримка протоколу BELL 202.
  • Організація живлення датчика за сумісною лінії зв’язку.
  • Модем призначений для апаратної підтримки обміну даними по дво-провідному каналу зв’язку між пристроєм, що мають послідовний порт RS-232 та віддаленими пристроями, підключеними до каналу за допомогою сумісних модемів (до таких пристроїв відносяться зокрема HART-пристрої).
  • Модем забезпечує організацію зв’язку через виділені телефонні канали зв’язку, на середні відстані 8 … 10 км при магістральному підключенні пристроїв.
  • Електроживлення модема здійснюється від порту RS-232 (сигнал DTR, струм споживання не більше 6 мА) або від зовнішнього джерела живлення 8 … 9 В.
  • Підключення модему до зовнішніх термінальним пристроям забезпечується з’єднувачем типу DB-9F відповідно до стандартів RS-232 (EIA) і V.24 (ITU-T).
  • Підключення модему до лінії зв’язку забезпечується зовнішнім з’єднувачем типу RJ11 або клемним з’єднувачем.
  • Модем підтримує стандартний протокол модуляції BELL-202 або V23, згідно з якими забезпечується:
  • швидкість передачі– 1200 бит/с;
  • режим передачі – асинхронний;
  • режим зв’язку – напівдуплексний;
  • частотно-маніпульований  сигнал з параметрами:
  • рівень сигналу, що передається на навантаженні (600 … 1000) Ом складає (0,7 … 0,5) В ефективного значення;
  • рівень прийнятого сигналу – (1 … 0,05) В ефективного значення.
  • Модем підтримує управління потоком даних відповідно до логічним значенням сигналу RTS (від ПЕОМ) або формує внутрішній сигнал управління.
  • Конструкція модему забезпечує гальванічну ізоляцію ланцюгів лінії зв’язку (трансформатор) від ланцюгів підключення до комп’ютера (інформаційних і живлення).
  • Умови експлуатації:
  • температура навколишнього середовища від 0 º С до плюс 40 º С (від -40 º С до +70 º С);
  • відносна вологість до 85% при температурі плюс 35 º С.
  • Світлодіодні індикатори прийому та передачі.
  • Габаритні розміри 134×87×33 мм.
