Фасовочная машина «ФМ-03»

Документация:

1) Рекламный проспект;

2) Руководство по эксплуатации  часть 1;

3) Руководство по эксплуатации  часть 2;

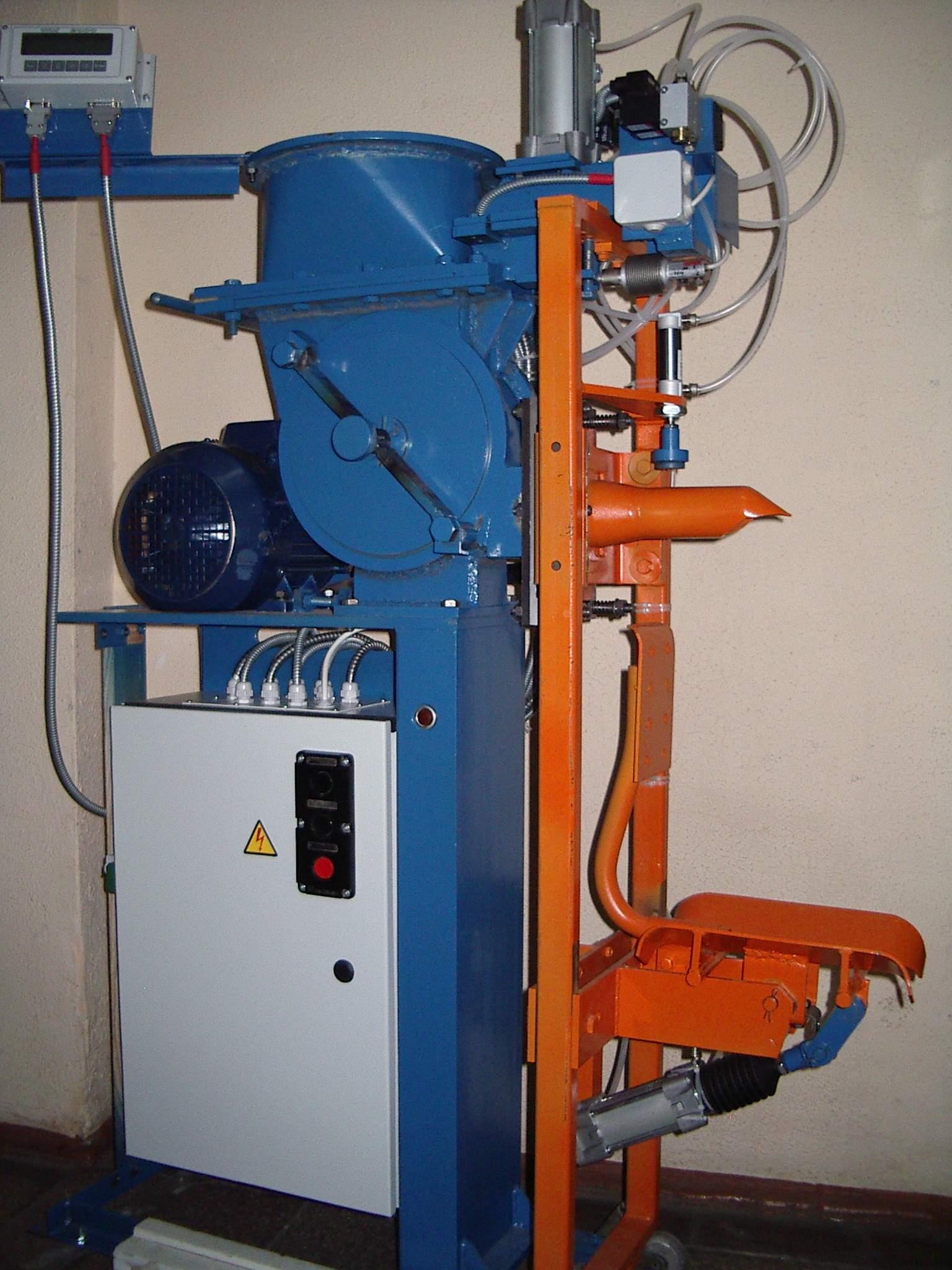

Фасовочная машина «ФМ-03» предназначена для фасовки по весу цемента и сухих смесей в клапанные мешки. Вес мешков НЕТТО может быть установлен от 25 …50 кг.

Основным отличием от аналогичных изделий является механическая подача фасуемого продукта РОТОРНым МЕТАТЕЛем – без использования сжатого воздуха, что существенно снижает энергозатраты и пылеобразование, исключает разрывы мешков под давлением воздуха.

Электронный контроллер “WM 2000″, который входит в состав машины, обеспечивает взвешивание (с помощью тензодатчика) и учет, повышает точность фасовки.

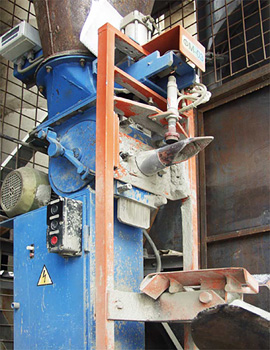

Фасовочная машина FM-03 -- уже давно работает на заводе ТММ Будкомплект в Киеве

Принцип работы:

вручную:

  •  Мешок надевается на патрубок
  • Нажимается кнопка Пуск

дальше автоматически мешок фиксируется пневмо-прижимоми под управлением электронного контроллера:

  •  учитывается вес мешка
  • открывается заслонка, включается роторный метатель
  • фасуемый продукт поступает через патрубок в мешок
  • как только вес продукта в мешке достигнет заданного значения, снижается скорость подачи и закрывается заслонка
  • останавливается роторный метатель, вес мешка заносится в накопительную память контроллера
  • пневмо-прижим освобождает мешок и поворотное седло сбрасывает его
  •  КОНТРОЛЛЕР следит за отклонениями веса фасуемых мешков и осуществляет текущую автоматическую настройку.

Машина готова к следующей фасовке.
Фасовочная машина FM-03 предназначена для установки под силосную башню с сыпучим материалом.
Используется для полуавтоматической дозировки легкосыпучих материалов в клапанные бумажные ГОСТ 2226-88 или пропиленовые мешки.

В конструкции машины практически все детали и узлы стандартные и подлежат простому ремонту или замене.

Заказать машину:

можно по телефону:+38(068) 352-86-85
Гарантия
Один год от даты ввода в эксплуатацию или полтора года от даты поставки.
Условия поставки
Машина производится в Киеве. Может доставляться самолетом, поездом, автомобилем…

РАСПРОДАЖА СКЛАДА!!!    СТОИМОСТЬ  МАШИНЫ 75000 грн.

Машина поставляется с комплектом расходных материалов и запасных частей.
Характеристики:

время фасовки мешка весом 50 кг 12 секунд
время фасовки мешка весом 25 кг 8 секунд
средняя производительность 10 т/час
Производительность до 300 мешков по 50 кг в час
электропитание ≅380В ±10%, 50±2 Гц
Наибольший предел взвешивания 95 кг
Наименьший предел взвешивания 5 кг
Наибольший предел дозирования не более 90 кг
Наименьший предел дозирования не менее 15 кг
Отклонениие действительного значения массы дозы от среднего значения не более 1%
Отклонениие действительного значения массы дозы среднего значения, при эксплуатации не более 2%
Относительная погрешность взвешивания от наибольшего предела взвешивания ±0,1%
Принцип взвешивания тензометрический
Техническая производительность при массе дозы 50 кг не менее 18000 кг/час
Установленная мощность не белее 3,2 кВт
Расход сжатого воздуха при давлении 0,6 МПа не более 0,5 л/доза
Габаритные размеры не более 1150×450×1450 мм
Масса не более 200 кг
Полный средний срок службы не менее 10 лет
Коэффициент технического использования 0.7
Средняя наработка на отказ не менее 350 часов
Установлена безотказная наработка 425 часов
Наработка на отказ не менее 500 часов

Где уже работает?

Украина:

  • Киев, Завод ТММ Будкомплект
  • Киев, ООО СП «Основа-Солсиф», Украинско-французское СП
  • Киев, ВАТ «Главкиевгорстрой-1»
  • Киев, АТВТ «Жуляны»
  • Белая Церковь, КПП КП «Белоцерковстрой»
  • Умань, ПП «Уманський ЗБВ»
  • Харьков, ООО «Укринвест»
  • Крым, Краснолиманск, ООО «Кряж»
  • Крым, Симферополь ООО «Укрцемент Крым»
  • Запорожье, ООО «Сандрабуд»
  • Донецк, ООО «Цемко»

Россия:

  • Москва, ЗАО «Спектрмел»
  • Белгород, ЗАО «Белмел»
  • Ростов, ООО «Шахты»

Казахстан:

  • Алматы, Астана, Актау, Усть-Каменогорск, Heidelberg Vostok Cement LLP

Заказать машину:

можно по телефону:+38(068) 118-65-35

Контроллер «WМ2000»

Контроллер предназначен для работы в составе фасовочных машин, производящих фасовку по весу. Имеет индикатор 2х16 символов, мембранную клавиатуру 6 клавиш, 4 дискретных выхода (оптоизоляция, симисторы) 220В 1А, 4 дискретных оптоизолированных входа 24В 10мА

Контроллер обеспечивает:

  • работу в основном режиме (ФАСОВКА) и вспомогательном (ВЕСЫ);
  • возможность ФАСОВКИ с повышенной точностью (с досыпкой);
  • пуск и остановку двигателя привода фасовочного подающего механизма и вспомогательных устройств, например, электропневмораспределителей (в режиме ФАСОВКА);
  • начало работы фасовочного механизма с помощью только одной команды (кнопки) ПУСК;
  • извещение о конце фасовки включением светового и звукового индикатора;
  • работу с любыми мостовыми тензопреобразователями;
  • тарирование сквозного весоизмерительного канала;
  • создание и хранение набора 2–ух вариантов технологических уставок;
  • режим автоматической настройки и коррекции технологических уставок;
  • автоматическую установку нуля перед фасовкой;
  • суммирование в неразрушаемой памяти общей величины отгруженного продукта;
  • формирование кодов и паролей для запрещения несанкционированного доступа;
  • устойчивость к «провалам» питающей сети

Основные технические характеристики:

  • основная погрешность весоизмерителя ±0,05% от полной шкалы;
  • электропитание: напряжение переменного тока (220 ±10%)В, (50 ±2)Гц;
  • потребляемая мощность: не более 2Вт;
  • категория исполнения корпуса: IP66,
  • габариты: 160х80х90 мм

Условия эксплуатации
Контроллер предназначен для эксплуатации в закрытых помещениях, защищенных от воздействия атмосферных осадков и прямой солнечной радиации, при температуре (0…40)°С, относительная влажность до 85% при температуре 35°С.
