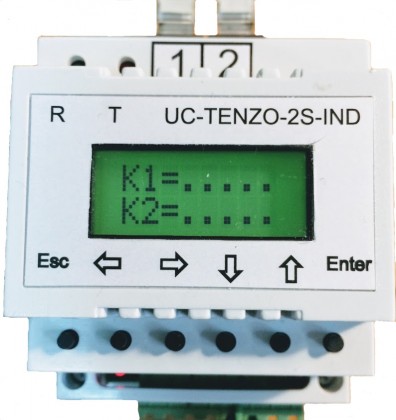

Контролер тензометричного перетворювача UC_TENZO_2S_IND
Контролер призначений для вимірювання, збору і аналого-цифрового перетворення напруги постійного струму від тензометричних перетворювачів. Результати вимірювань відображаються на вбудованому символьному індикаторі і передаються по цифровому каналу зв’язку.
Контролер може застосовуватися для віддаленого збору аналогових сигналів напруги постійного струму. Поточні значення напруги зберігаються у внутрішніх регістрах і на вимогу ведучого пристрою (наприклад, ПЕОМ) передаються в канал зв’язку.
Контролер здійснює безперервне калібрування нульового відхилення тензометричного перетворювача перед початком вимірювання і по сигналу від ПЕОМ починає процес вимірювання.
Технічні характеристики
- кількість каналів введення аналогових сигналів 2;
- канали введення ізольовані від джерела живлення і каналу зв’язку;
- діапазон зміни вхідної напруги, мВ 0 … 10;
- приведена похибка, не більше,% 0,1;
- роздільна здатність,% 0,01;
- інтервал дискретизації на канал, с 0,2;
- напруга живлення тензоперетворювача, В 5;
- довжина кабелю тензоперетворювача, не більше, м 100;
- фізичний (логічний) канал зв’язку RS485 (MODBUS);
- адреса в каналі MODBUS 0 … 255;
- швидкість обміну по каналу зв’язку, біт / с 1200 … 115200 ;
- напруга живлення пристрою, В 12 … 28;
- споживана потужність, не більше, Вт 2,6;
- температура навколишнього повітря, ° С 5 … 40;
- відносна вологість повітря, не більше 85% при 35 ° С;
- кріплення на стандартну DIN-рейку DIN EN 50022;
- підключення рознімними клемними з’єднувачами;
- габаритні розміри, мм 70 х 90 х65 мм;
- захищеність пристрою згідно ГОСТ 14254 IР40;
- середній термін придатності, не менше 10 років.
