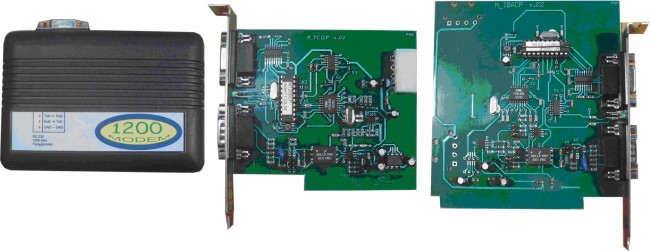

Модем 1200

 / Модем 120PCI / Модем 120ISA

Аппаратная поддержка протокола  BELL 202  или  V23



Технические характеристики:

  • Модем 1200 предназначен для аппаратной поддержки обмена данными по двухпроводному каналу связи между устройством, имеющими последовательный порт RS-232 и удаленными устройствами, подключенными к каналу с помощью совместимых модемов (к таким устройствам относятся в частности HART–устройства).
  • Модем обеспечивает организацию связи по выделенным телефонным каналам связи, на средние расстояния 8…10 км при магистральном подключении устройств.
  • Электропитание модема осуществляется от внешнего источника питания 8…9 В или внутреннего источника питания компьютера.
  • Подключение модема к внешним терминальным устройствам обеспечивается соединителем типа DB-9Fсогласно стандартам RS-232 (EIA) и V.24 (ITU-T).
  • Подключение модема к линии связи обеспечивается соединителем типа RJ11, DB-9 или клеммным соединителем.
  • Модем поддерживает стандартный протокол модуляции BELL-202 или V23, согласно которым обеспечивается:
  • скорость передачи – 1200 бит/с;
  • режим передачи – асинхронный;
  • режим связи – полудуплексный;
  • частотно-манипулированный сигнал с параметрами:
  • уровень передаваемого сигнала на нагрузке (600…1000) Ом составляет (0,7…0,5) В эффективного значения;
  • уровень принимаемого сигнала – (1…0,05) В эффективного значения.
  • Модем поддерживает управление потоком данных в соответствии с логическим значением сигнала RTS (от ПЭВМ) или формирует внутренний сигнал управления.
  • Конструкция модема обеспечивает гальваническую изоляцию цепей линии связи (трансформатор) от цепей подключения к компьютеру (информационных и питания).
  •  Условия эксплуатации:
  • температура окружающей среды от 0ºС до плюс 40ºС (от -40ºС до +70º);
  • относительная влажность до 85% при температуре плюс 35ºС.
  • Светодиодные индикаторы приема и передачи.
