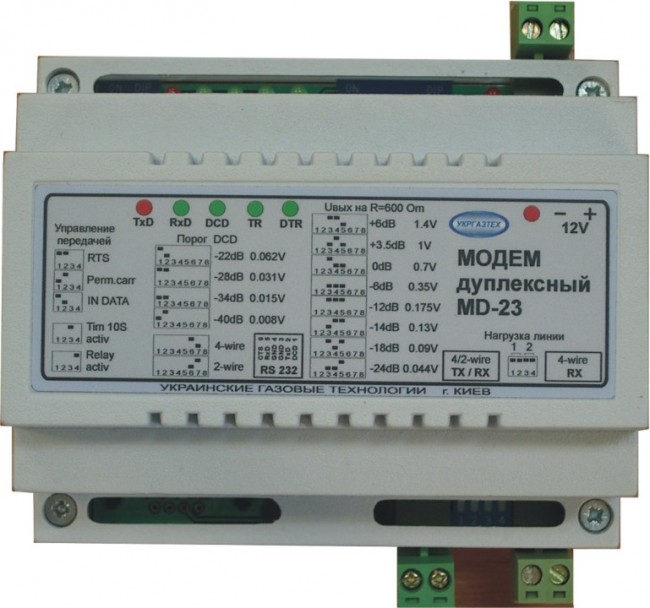

Модем дуплексный MD-23

 Аппаратная поддержка протокола V23



Технические характеристики:

  • Модем MD23 предназначен для аппаратной поддержки обмена данными по каналу связи между удаленными устройствами, имеющими последовательный интерфейс RS-232.
  • Модем обеспечивает организацию связи по физическим линиям на расстояние 8…10 км, выделенным телефонным каналам связи и радиоканалам, в том числе и при магистральном подключении устройств.
  • Модем обеспечивает дуплексный режим при четырехпроводном окончании линии связи и полудуплексный при двухпроводном.
  • Электропитание модема осуществляется от внешнего источника питания постоянного тока напряжением (9…24) В.
  • Модем поддерживает стандартный протокол модуляции V23, согласно которому обеспечивается:
  • скорость передачи – 1200 бит/с;
  • режим передачи – асинхронный;
  • режим связи – дуплексный/полудуплексный;
  • частотно-манипулированный сигнал с параметрами:
  • уровень передаваемого сигнала на нагрузке (600…1000) Ом составляет (0,04…1,5) В эффективного значения;
  • уровень принимаемого сигнала – (0,04…1,5) В эффективного значения.
  • Модем перекрывает затухание в линии связи не менее 30 дБ в диапазоне частот от 300 до 3400 Гц.
  • Конструкция модема обеспечивает ступенчатую регулировку уровней передаваемого и принимаемого сигнала.
  • Модем обеспечивает внутреннее управление потоком передаваемых данных и управление радиостанцией.
  • Конструкция модема обеспечивает гальваническую изоляцию цепей линии связи (трансформатор) от цепей подключения к компьютеру (информационных и питания).
  • Условия эксплуатации:
  • температура окружающей среды от -40 до плюс 50оС;
  • относительная влажность до 85% при температуре плюс 35оС.
  • Светодиодные индикаторы приема и передачи.
  • Габаритные размеры 147´120´40 мм.
