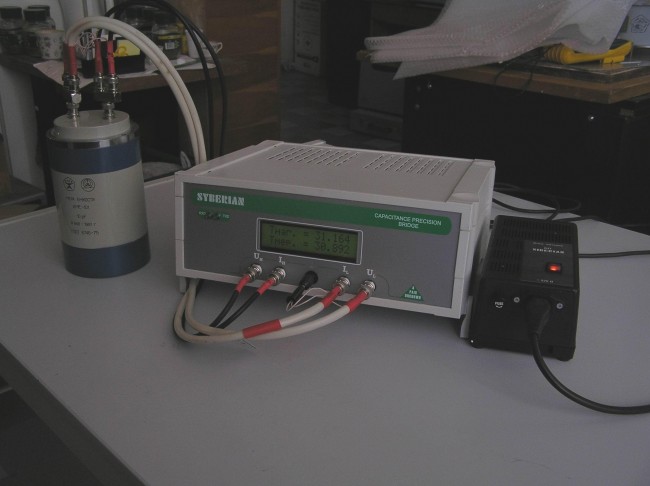

Широкополосный трансформаторный мост «Сибирячка»



1. НАЗНАЧЕНИЕ

                1.1. Широкодиапазонная автоматизированная компьютерная система (в дальнейшем – система) для измерения емкости и тангенса угла потерь является автономным средством измерений и предназначен для автоматического измерения емкости С, и тангенса угла потерь tgdв широком диапазоне частот и значений

1.2. Система может быть использована для:

- научных исследований;

- метрологической аттестации средств измерений;

- контроля качества электро- и радиотехнических изделий;

- измерения неэлектрических величин с применением измерительных преобразователей неэлектрических величин в емкость или тангенс угла потерь.

1.3. Система предназначена для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35°С и относительной влажности 80% при температуре 25°С.



2. ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Основные параметры.

2.1.1. Система обеспечивает автоматический выбор диапазона измерения.

2.1.2. Система обеспечивает четырехпарное подключение объекта измерения.

2.1.3. Система обеспечивает совместную персональным компьютером (ПК) работу по интерфейсу RS-232.

2.1.6. Система имеет следующие режимы работы:

- “Калибровка”, обеспечивающий калибровку системы по внешней образцовой мере емкости;

-”Усреднение результатов измерений” с числом измерений от 2 до 500;

- “Учет начальных параметров по параллельной схеме”;

- Формирование базы данных результатов измерения и их графическое отображение на дисплее компьютера в реальном масштабе времени.

2.1.7. Система имеет следующие режимы измерений:

- “Разовые измерения”;

- “Слежение” (непрерывные измерения),

2.1.8. Время установления рабочего режима системы в нормальных и рабочих условиях применения не более 2 часов с момента ее включения.

2.1.9. Система допускает продолжительность непрерывной работы в течение 24 часов..

2.1.10. Электропитание системы осуществляется от сети переменного тока частотой (50±1)Гц и напряжением (220±22)В.

2.2. Метрологические характеристики системы.

2.2.1. Система производит измерения на трех частотных диапазонах:

- 45 – 950 Гц;

- 950 – 10 000

- 10 кГц – 100 кГц

2.2.2. Диапазоны измерения Сх, основная погрешность измерения δи и чувствительность δп системы на частоте 1 кГц приведены в табл.1

Табл. 1

№ пр

Со

Сх

δи = δо + δн

δ1, ppm

b

δп= δпc + DC

0 100 пФ 0 – 100 пФ δн = δ1(1 + bСох) 1 0,1 10-7Cx+10-19
1 100 пФ 0,1-1,0 нФ δн = δ1(1 + bСох) 1 0,1 10-7Cx+10-17
2 100 пФ 1 – 10 нФ δн = δ1(1 + bСох) 1 0,1 10-7Cx+10-16
3 100 нФ 10 -100 нФ δн = δ1(1 + bСох) 3 0,3 10-6Cx+10-14
4 100 нФ 0,1-1,0 мкФ δн = δ1(1 + bСох) 10 1,0 10-6Cx+10-13
5 100 нФ 1,0- 10 мкФ δн = δ1(1 + bСох) 30 3,0 10-6Cx+10-11
6 100 нФ 10-100 мкФ δн = δ1(1 + bСох) 100 10 10-5Cx+10-9
7 100 нФ 100-1000 мкФ δн = δ1(1 + bСох) 300 30 10-4Cx+10-7

Здесь: δо – погрешность внутренней образцовой меры (на интервале 1 неделю после калибровки по внешней мере δонедне превышает 1 ppm (10-6) при условии непрерывной работы системы, годовая нестабильность δогод не превышает 20 ppm );

δн – нелинейность функции преобразования;

δп – порог чувствительности системы

2.2.3 Диапазоны компарирования Сх, и основная погрешность δк компарирования системы на частоте 1 кГц приведены в табл.2.

Табл. 2

№ пр

Со

Сх

δк

δ2,ppm

b

δп= δпc + DC

0 100 пФ 0 – 100 пФ δк = δ2(1 + bСох) 0,1 0,1 10-7Cx+10-19
1 100 пФ 0,1-1,0 нФ δк = δ2(1 + bСох) 0,1 0,1 10-7Cx+10-17
2 100 пФ 1 – 10 нФ δк = δ2(1 + bСох) 0,1 0,1 10-7Cx+10-16
3 100 нФ 10 -100 нФ δк = δ2(1 + bСох) 0,3 0,3 10-6Cx+10-14
4 100 нФ 0,1-1,0 мкФ δк = δ2(1 + bСох) 1,0 1,0 10-6Cx+10-13
5 100 нФ 1,0- 10 мкФ δк = δ2(1 + bСох) 3,0 3,0 10-6Cx+10-12

2.2.4 Максимальная разность компарируемых емкостей, соответствующая погрешности компарирования, приведенной в табл.2, не должна выходить за границы одного предела измерения.

2.2.5. Диапазон измеряемых значений тангенса угла потерь  0–1,0

2.2.6. Разрешающая способность по тангенсу угла потерь     не хуже 1.10-6

2.2.7. Время одного измерения, секунд,     не более 10*

*Время измерения является функцией необходимой точности и количества усреднений.

2.2.8. Количество измерений в режиме «Усреднение результатов измерений»                     2–500

2.2.9 Результат измерений выводится на экран монитора ПК, не ниже IBM РС/АТ

2.2.10. Потребляема мощность, ВТ,                     не более10

2.2.11. Масса прибора, кг,                                           не более 6
