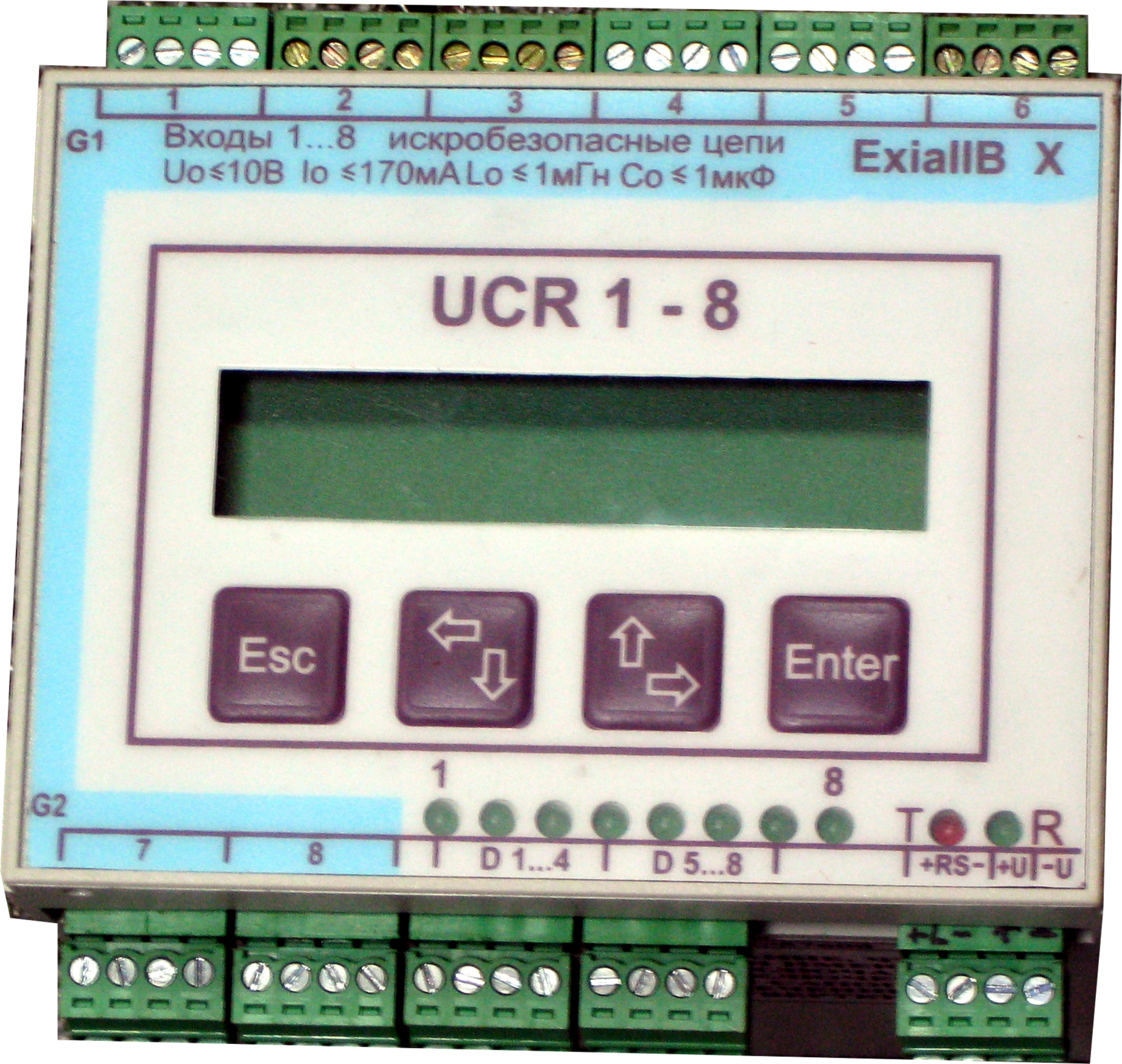

UCR1-8

Устройство удаленного сбора данных во взрывоопасных помещениях

Технические характеристики:

  • 8 каналов измерения температуры, цепи искробезопасные;
  • 8 каналов питания термометров сопротивления  током 1,5 мА, цепи искробезопасные;
  • 8 каналов вывода дискретных сигналов контроля отклонения текущего значения температуры от заданного значения порога;
  • цена наименьшего разряда преобразования – 0,01оС;
  • 3–х или 4–х проводная схема подключения;
  • градуировки преобразования: 50М, 100М, 23гр(53М), 21гр(46П), 50П, 100П, Pt100;
  • диапазон преобразования температуры (платина)         -50оС …+320оС;
  • диапазон преобразования температуры (медь) -50оС …+200оС;
  • абсолютная погрешность преобразования сигналов электрического сопротивления -  ±0,1оС;
  • подавление синфазной помехи не менее 60 дБ;
  • подавление помехи 50 Гц не менее  80 дБ;
  • непрерывный опрос каналов. Время опроса 80 мс на канал;
  • канал связи с физическими характеристиками RS485 и с логическим протоколом MODBUS RTU;
  • 8-разрядный адрес и скорость записываются в ППЗУ, в режиме диалога;
  • скорости обмена: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с;
  • цифробуквенный индикатор (16х2 символа, подсветка) для автономного режима работы;
  • напряжение питания 9…28 В постоянного тока;
  • потребляемая мощность до 0,8 Вт;
  • условия эксплуатации: от минус 10оС до плюс 50оС, относительная влажность – до 85% при температуре +25оС;;
  • внешние цепи подключаются разъемными винтовыми клеммными соединителями;
  • крепление на шину DIN 35;
  • габаритные размеры (ширина х высота х глубина) 100х96х110 мм.
