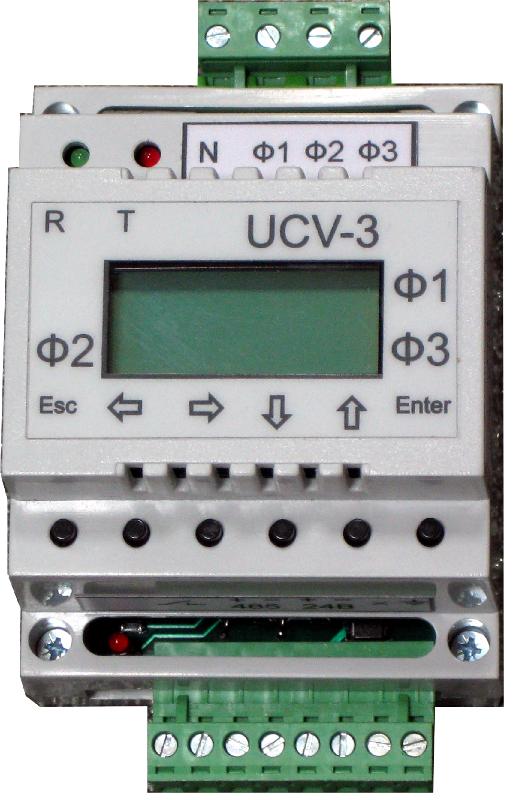

UCV-3

Устройство удаленного сбора данных в сетях переменного тока



Технические характеристики:

  • устройство контроля, сбора и аналого-цифрового преобразования действующего значения каждого фазного напряжения в электрических сетях трехфазного переменного тока промышленной частоты или других источников;
  • 3 канала ввода аналоговых сигналов;
  • каналы ввода изолированы от источника питания и канала связи;
  • диапазон изменения входного напряжения, В                                        10…350;
  • приведенная погрешность, не более                                                         ±0,5%;
  • разрешающая способность, В                                                                      0,1;
  • диапазон измерения коэффициента гармоник , %                                  0,5…50;
  • относительная погрешность измерения, не более, %                            ±10;
  • разрешающая способность, %                                                                     0,1;
  • диапазон измерения частоты питающей сети fс, Гц                               49…51;
  • погрешность измерения fс, не более, Гц                                                    ±0,05;
  • разрешающая способность, Гц                                                                     0,01;
  • входное сопротивление, не менее,  Мом                                                     3;
  • сигнализация отклонения напряжения от номинала                               1 нр. контакт;
  • установка порога срабатывания сигнализации, в %                                 1…50;
  • установка номинального значения напряжения, В                                   10…400;
  • коэффициент интегрирования, в периодах сети                                       1…64;
  • задержка отключения сигнализации, в с                                                    0…600;
  • напряжение коммутации дискретного сигнала                                         110 В;
  • ток коммутации дискретного сигнала                                                          0,2 А;
  • канал связи с физическими характеристиками RS485 и с логическим протоколом MODBUS RTU;
  • 8-разрядный адрес и скорость записываются в ППЗУ, в режиме диалога;
  • скорости обмена:                             1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с;
  • цифробуквенный индикатор (8х2 символа, подсветка) для автономного режима работы;
  • напряжение питания 12…28 В постоянного тока;
  • потребляемая мощность до 2,6 Вт;
  • условия эксплуатации: от 15оС до 50оС, относительная влажность – до 85% при температуре +25оС;;
  • внешние цепи подключаются разъемными винтовыми клеммными соединителями;
  • крепление на шину DIN 35;
  • габаритные размеры (ширина х высота х глубина) 70 х 103 х 65 мм.
