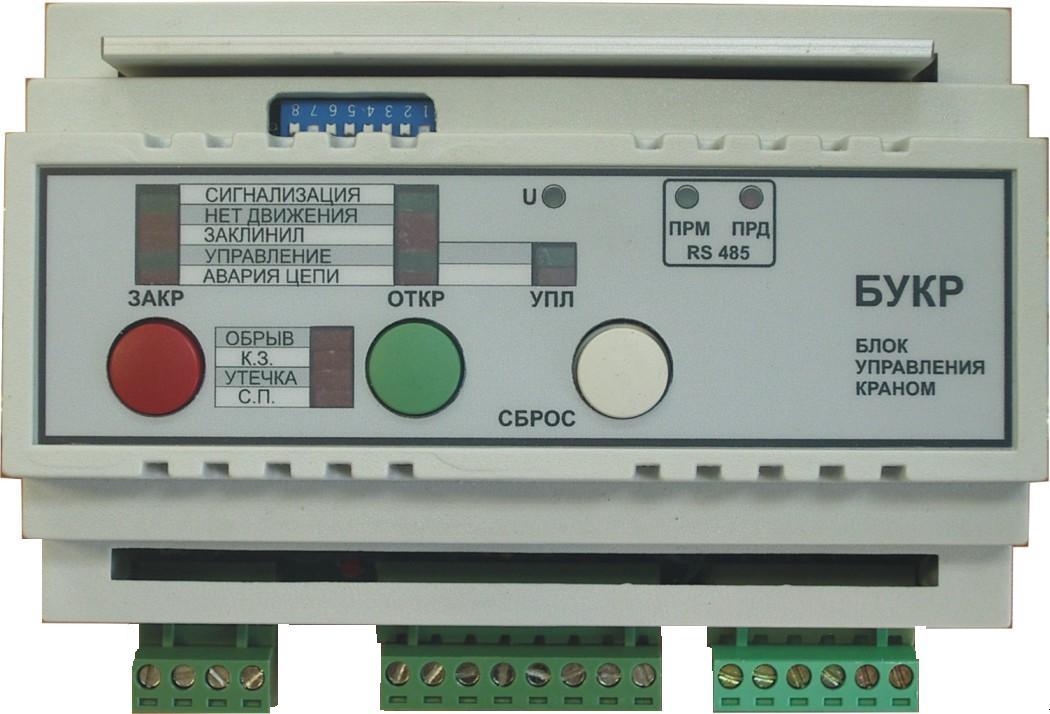

Блок керування краном БУКР 24/110
Технічні характеристики:
- виконавчий пристрій керування перестановкою крана, оснащеного електропневматичним приводом з напругою спрацьовування 110 (220, 24) В;
- призначено для застосування в складі систем автоматизованого керування кранами і для автономного керування краном;
- керування краном по трьох провідний і п’яти провідний схемами підключення (команди керування : відкрити, закрити, ущільнення);
- постійний контроль і сигналізація стану крана (відкритий, закритий, заклинювання, аварія, самоперестановка);
- постійний контроль і сигналізація стану електричних ланцюгів керування (коротке замикання, обрив, витік струму на землю);
- індивідуальне налаштування параметрів роботи (тип вузла, схема підключення, тривалість дії, що управляє, контрольний час реалізації команди);
- тип керованого електропневмопрівода ЭПУУ-4, БУЭП-5, ЭПУУ-6, БУ-1, БУК, БУК-2, БУК-3, та інш.;
- інформаційний обмін – по каналу управління з фізичними характеристиками RS485 і з логічним протоколом MODBUS RTU;
- швидкості обміну: 9600, 19200, 38400, 115200 бит/с.
- гальванічна розв’язка: живлення – канал зв’язку – ланцюги керування і сигналізації крана;
- світлодіодні індикатори прийому, передачі та режимів роботи БУКР;
- перемикач 6-розрядної адреси і швидкості;
- напруга живлення: 24 В, 12 В постійного струму;
- споживана потужність, при керуванні двома соленоїдами, до 100 Вт;
- умови експлуатації: від мінус 40 °С до плюс 50 °С, відносна вологість – 80% при 25 °С;
- кріплення на шину DIN 35;
- габаритні розміри 135×135×63 мм.
- Документація:
- Блок керування краном (БУКР 12/110). Настанова з експлуатації .426471.003 РЕ…
- Блок керування краном (БУКР). Паспорт .426471.003-02 ПС…
- Блок керування краном (БУКР). Паспорт .426471.005 ПС…
